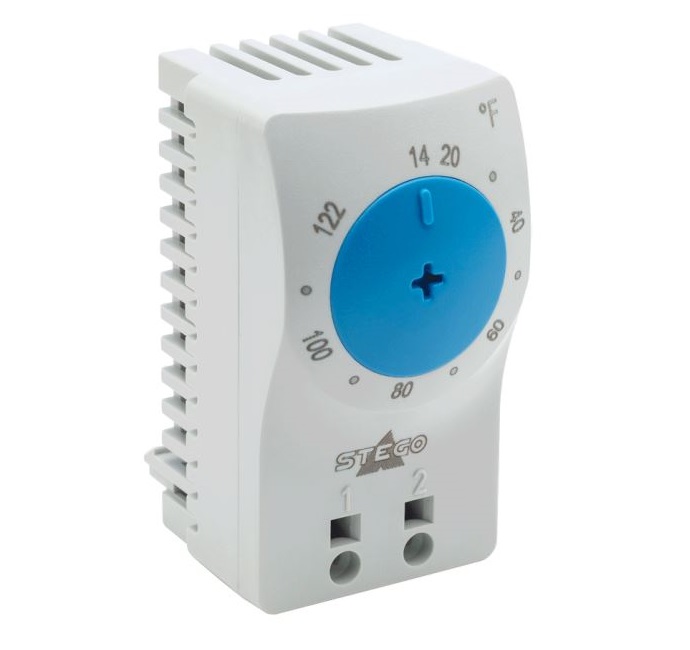

TERMOSTATO STEGO 11101.0-00 VENT. C.ELECTRICO

Termostato contacto abierto

KTS 111

El termostato mecánico NO se cierra cuando aumenta la temperatura y se utiliza para controlar ventiladores con filtro, intercambiadores de calor, dispositivos de ventilación o para conmutar emisores de señales cuando se supera la temperatura. El uso de bornes a presión evita que las líneas de suministro se suelten.

Líneas de suministro fijas gracias a los bornes push-in

Ahorro de tiempo gracias a la conexión sin herramientas

La rueda de ajuste de gran tamaño permite un ajuste cómodo

Entrada de aire optimizada

Puede utilizarse a altitudes de hasta 5000 metros

Nombre del dispositivoTermostato contacto abierto

Tipo de dispositivo: termostato

Serie: KTS 111

Tipo de contacto: Contacto puente

Sensor: Bimetal termostático

Tipo de protección: IP20

Carcasa: Plástico según UL94 V-0, gris claro

AC/DC: AC DC

Tolerancia máxima de la tensión de funcionamiento: AC 250 V (VDE), AC 120 V (UL) V

Corriente máxima de entrada: 16 A

Duración de la corriente de entrada: 10 s

Tensión de referencia máxima óhmica: 250 VAC

Corriente de conmutación 2 óhmica máxima: 120 VAC

Corriente de conmutación inductiva: 2 A

Tensión máxima de referencia inductiva: 250 VAC

Tensión de referencia 2 máxima: 120 VAC

Corriente de conmutación dc óhmica: 1 A

Tensión máxima de referencia dc óhmica: 30 VDC

Potencia mínima de conmutación: 0,48 W

Tensión mínima de referencia: 24 V

Corriente de conmutación: 20 mA

Vida útil: >100000 ciclos

Diferencial de conmutación: 7 K

Tolerancia diferencial de conmutación: ± 4 K

Temperatura de funcionamiento: -45 °C – 80 °C

Humedad de funcionamiento: ≤90 % HR

Humedad de almacenamiento: ≤90 % HR

Temperatura de almacenamiento: -45 °C – 80 °C

Conexión: 2 bornes enchufables Cable rígido 2,5 mm² (AWG 14) Cable trenzado 1,5 mm² (AWG 16)

Diseño: Contacto normalmente abierto (NO)

Montaje: Clip para carril DIN de 35 mm, EN 60715

Nota:

Categoría de sobretensión: II: hasta 5000 m III: hasta 2000 m.

El sistema de contacto del regulador está expuesto a los efectos del entorno, lo que puede modificar la resistencia de los contactos.

Esto puede provocar una caída de tensión y/o el autocalentamiento de los contactos.

Longitud pelada del cable rígido: de 8 a 12 mm.

Para la conexión de cables trenzados, deben utilizarse casquillos con terminal (engarzados en forma cuadrada o trapezoidal).

Longitud de la virola: 8 mm o 12 mm.

La altura de la corriente influye en la precisión de la tolerancia, valores indicados: Conmutador de carga resistiva (conmutación de carga inductiva).
