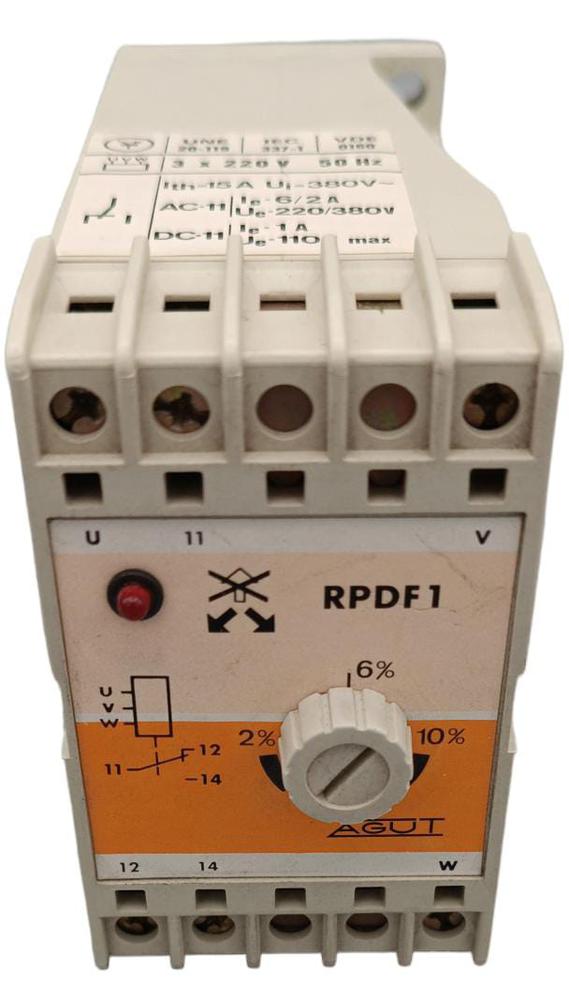

RELÉ DE PROTECCIÓN AGUT RPDF1

RELÉ AGUT DE PROTECCIÓN DE DESEQUILIBRIO Y FALLO DE FASE.

DESCRIPCIÓN DEL PRODUCTO:

EL RELÉ ELECTRÓNICO RPDF ESTÁ DESTINADO A LA PROTECCIÓN DE LINEAS O MOTORES CONTRA EL DESEQUILIBRIO ENTRE FASES O EL FALLO DE UN O MÁS FASES

LA DETENCCIÓN DE DESEQUILIBRIOY FALLO DE FASE SE EDECTÚA POR MEDICIÓN DE DESFASES Y NO POR NIVELES DE TENSIÓN, LO CÚAL GARANTIZA EL CORRECTO FUNCIONAMIENTO AÚN EN EL CASO DE QIE EXISTAN RETORNOS AL HABER MOTORES EN MARCHA CONECTADOS A LOA RED QUE SE DESEA PROTEGER.

EL RELÉ CONECTA CUANDO TODAS LAS CONDICIONES SON NORMALES ( CONTACTO 11-14 CERRADO) Y EN CASO DEL FALLO DESCONECTA. DE ESTA FORMA CUALQUIER FALLO, INCLUSO DE LA ALIMENTACIÓN DEL PROPIO RELÉ , PROVOVARÁ LA DESCONECXIÓN EVISTANDO ASÍ QIE LA RED SE QUEDE SIN PROTECCIÓN

AJUSTES DE DESEQUILIBRIO:

EL QUILIBRIO DE FASES Y , POR TANTO, Y POR TANTO , LA FALTA DE UNA DE ELKLAS , ES UN FACTOR QUE REDUCE LA VIDA DEL MOTOR

UNE                EIC          VDE

20-119         337-1        0160

UVW : 3 X 220V    50 HZ

ITH=15A Ui=380v

AC.11 / IE= 6/2A

Ue=220/230v

DC.11/ IE= 1A

UE= 110 V MAX
