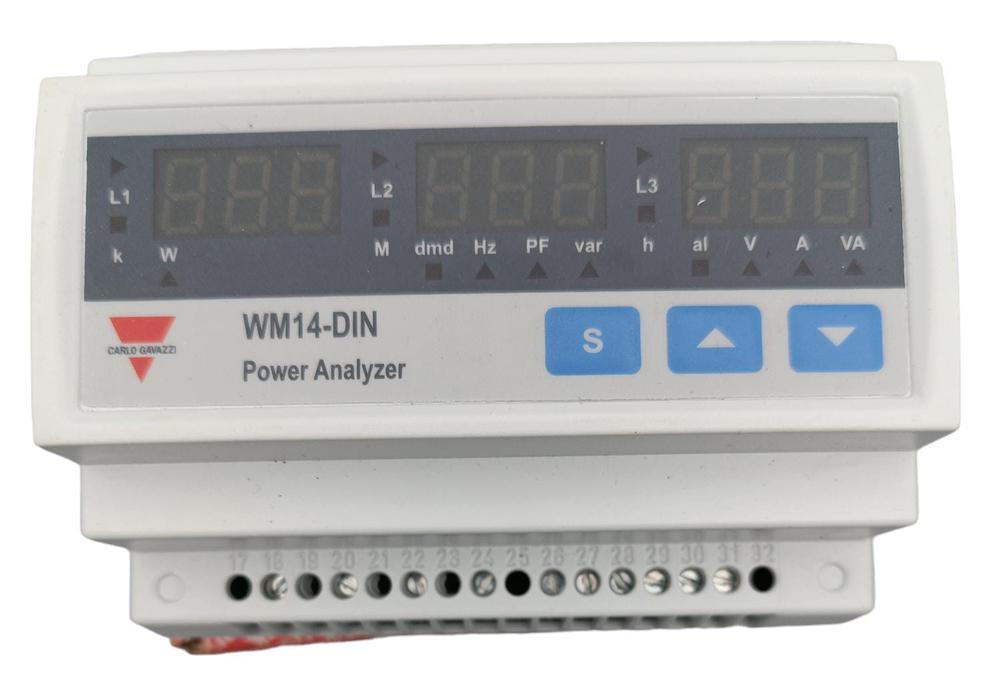

MEDIDOR DE ENERGIA WM14-DIN AV53DS 5A 230V GAVAZZI

Analizadores de calidad de energía eléctrica

Analizador de potencia

Modelo WM14-DIN “Versión Básica”

• Energía activa: clase 1 (sólo opciones SG y PG)

• Energía reactiva: clase 2 (sólo opciones SG y PG)

• Precisión ±0,5 f.e. (intensidad/tensión)

• Analizador de potencia

• Lectura de variables instantáneas: 3×3 dígitos

• Lectura de energía: 8+1 dígitos

• Medidas de variables del sistema y de cada fase: W, Wdmd, var, VA, VAdmd, PF, V, A, An, Admd, Hz

• Indicación de Amáx, Admd máx, Wdmd máx

• Medidas de energía: kWh y kvarh

• Cuenta horas (5+2 dígitos)

• Valor TRMS de tensión/intensidad de ondas distorsionadas

• Alimentación: 24V, 48V, 115V, 230V 50-60Hz 18 – 60VCC

• Alarmas (sólo visuales) VLN, An

• Salida doble de pulsos opcional

• Entradas de medida aisladas galvánicamente, opcional

• Grado de protección (panel frontal): IP 40

• Dimensiones del panel frontal: 107,8x90mm

• Salida serie opcional RS422/485

Descripción del Producto

Código de pedido

WM14-DIN AV5 3 D PGX

Analizador de potencia trifá- sica con teclado de progra- mación incorporado. Especialmente recomendado para visualizar las principales variables eléctricas.

Caja para montaje en carril

DIN con grado de protección (panel frontal) IP40 y salida serie opcional RS485 o salida doble de pulsos. Parámetros programables con el software CptBSoft.

Modelo

Código de escala Sistema Alimentación Opción

Código de pedido

CptBSoft

Selección del Modelo

CptBSoft (compatible sólo con las opciones S o SG): software para programar los parámetros operativos del analizador y para la lectura de energías y las variables instantáneas.

Códigos de escala

AV5: 380/660VL-L/5(6)ACA VL-N: 185 V a 460 V VL-L: 320 V a 800 V

AV6: 120/208VL-L/5(6)ACA VL-N: 45 V a 145 V

VL-L: 78 V a 250 V Intensidad de fase: 0,03A-6A Intensidad del neutro: 0,09-6A

Sistema

3 : Trifásico, carga equilibrada y desequilibrada, con o sin neutro

Alimentación

A: 24VCA -15+10%, 50-60Hz B: 48VCA -15+10%, 50-60Hz C: 115VCA -15+10%, 50-60Hz D: 230VCA -15+10%, 50-60Hz

3: 18 a 60VCC (no disponible para opciones SG o PG )

Opciones

X: Ninguna

S: Salida RS485

SG: RS485 + entradas de medida aisladas galvá- nicamente

PG: Salida doble de pulsos + entradas de medida ais- ladas galvánicamente

Especificaciones de Entrada

Entradas

Intensidad “Opciones X-S” 3 (no aisladas entre ellas) Intensidad “Opciones SG-PG” 3 (aisladas entre ellas) Tensión 4

Precisión (display, RS485) Con CT=1 y VT=1 AV5: (@25°C ±5°C, H.R. 60%) 1150W-VA-var, f.e.:230VLN,

400VLL AV6: 285W-VA-var, f.e.: 57VLN, 100VLL

Intensidad 0,25 a 6A: ±(0,5% f.e. + 1 díg)

0,03A a 0,25A:±(0.5% f.e. +7díg) Intensidad del neutro 0,25 a 6A: ±(1,5% f.e. +1 díg)

0,09A a 0,25A: ±(0.5% f.e. +7díg)

Tensión fase-fase ±(1,5% f.e. +1 díg) Tensión fase-neutro ±(0,5% f.e. +1 díg) Potencia activa y aparente 0,25 a 6A: ±(1% f.e. +1 díg)

0,03A a 0,25A: ±(1%f.e. +5 díg)

Potencia reactiva 0,25 a 6A: ±(2% f.e. +1 díg)

0,03A a 0,25A: ±(2% f.e. +5 díg) Energía activa “Opción X-S” Clase 2 (I arranque: 30mA) Energía reactiva “Opción X-S ” Clase 3 (I arranque: 30mA)

Energía activa “Opc. SG-PG” Clase 1 (I arranque: 30mA) Energía reactiva “Opc. SG-PG” Clase 2 (I arranque: 30mA) Frecuencia ±0,1% Hz (48 – 62Hz)

Errores adicionales

Humedad ≤ 0.3% f.e., de 60% a 90% HR

Deriva térmica ≤ 200ppm/°C

Frecuencia de muestreo 1400 lecturas/s @ 50Hz

1700 lecturas/s @ 60Hz

Tiempo refresco display 700ms

Display

Tipo LED, 9mm

Lectura para variables instant. 3×3 díg.

Energías 3+3+3 DGT (Indicac. máx.:

999 999 99.9)

Cuenta horas 1+3+3 DGT (Indicac. máx.:

9 999 9.99)

Medidas Intensidad, tension, potencia, factor de potencia, frecuencia, energía.

Especificaciones sujetas a cambios sin previo aviso WM14-DIN B DS 210508 1
